在纳米材料、催化剂、电池及无定形材料的研究中，对分布函数（PDF）分析已成为解析局域结构不可或缺的利器。然而，传统的实验室 XRD 获取 PDF 数据动辄需要数小时甚至数天，许多科研人员不得不寄希望于昂贵、稀缺的同步辐射装置。

难道我们总是需要同步辐射级别的数据吗？如果不是，在实验室内获取高质量 PDF 数据的合理扫描时间是多少？

安东帕推出的 XRDynamic 500 X 射线衍射仪给出了颠覆性的答案：只需 1 小时，即可在实验室内高效获取高质量的 PDF 数据！

效率跃升：从“天”到“小时”的秘诀

传统的实验室 XRD 系统在获取与同步辐射相同精度的 PDF 数据时，通常需要约 25.5 个小时。而 XRDynamic 500 通过创新的自动化索拉狭缝切换功能，将这一过程缩短。

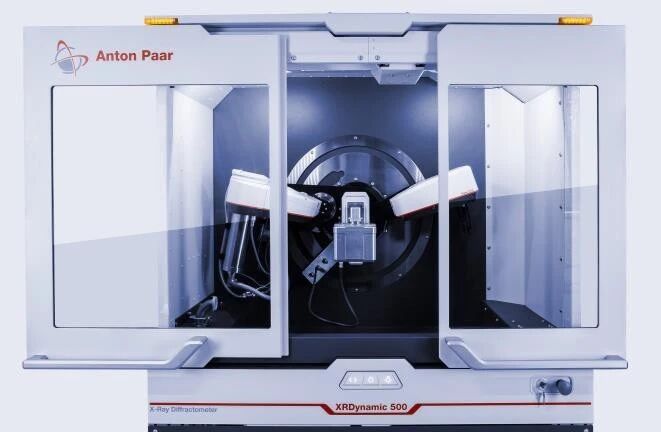

图1：旋转毛细管样品台安装于 XRDynamic 500 上

• 低 2θ 区域（<80°）：系统自动移入索拉狭缝，以提升峰分辨率；

• 高 2θ 区域（80° ~ 160°）：系统自动移除索拉狭缝，最大化信号强度，优化高 Q 值的信噪比。

实验室 XRD vs 同步辐射：各有千秋的结构利器

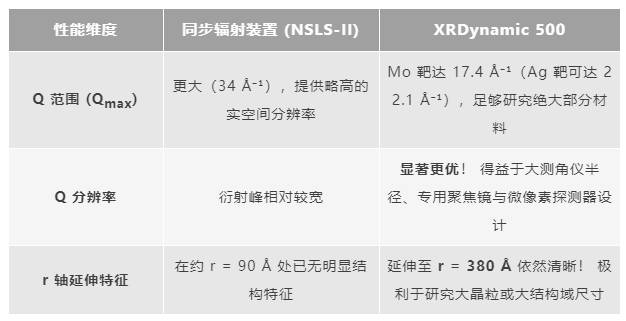

选取了石英（SiO₂）粉末样品，对比了同步辐射装置（NSLS-II）与 XRDynamic 500（配备 Mo 靶）的数据表现。结果表明，实验室级别的高自动化设备正在打破传统局限：

图 2: 同步辐射（红色）与 XRDynamic 500 （黑色）采集的石英衍射图谱。由于波长不同，数据以 Q 坐标显示，内嵌图对比了分辨率。

图 3: 根据同步辐射（红色）和 XRDynamic 500（黑色）测得的衍射图谱所计算得到的 PDF。内嵌图显示了低 r 区域的 PDF 对比

极限挑战：1小时扫描，数据真的靠谱吗？

为了验证扫描时间缩短对数据质量的影响，实验分别在 12h、8h、6h、4h、3h、2h 和 1h 的不同总扫描时间下进行了对比测试。

低 r 区域完全一致：虽然较短的扫描时间在高 Q 区域表现出较大的噪声，但在通常作为 PDF 拟合重点的低 r 区域（<40 Å），1h 与 12h 的 PDF 结果几乎完全一致！

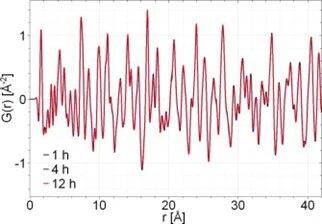

图4: 根据不同扫描时间的散射数据获得的石英PDF

晶格参数精准拟合：使用 PDFgui 软件进行结构拟合，1h 测试所得的晶格参数 a 和 c 与 12h 测试及同步辐射数据（虚线）高度吻合。

图5: 通过对不同扫描时间拟合所得的 PDF 获得的晶格常数。虚线是同步辐射所得的 PDF 得到的值。

双重配置，一机兼顾

得益于聚焦光束镜、自动索拉狭缝和高性能 CdTe 探测器的硬核加持，安东帕 XRDynamic 500 证明了在 1 小时内获取高质量实验室级 PDF 数据的可行性。

更重要的是，它具备在标准 XRD 和针对 PDF 测试优化的配置之间自动切换的功能。无需妥协数据质量与测试速度，一套系统即可完美集成两种强大的结构表征方法，助力您的材料决策快人一步！
