在多相催化界，负载型金属催化剂的金属表面积与分散度，直接决定了它的催化活性。无论是在前沿学术研究还是严格的工业质量控制中，脉冲滴定法（Pulse Titration）都是公认的“金标准”。

但懂行的朋友都知道：催化剂的金属表面积通常极小。在微量体积进样时，设备稍有误差，测试重现性就会遭遇“断崖式下跌”。数据对不上、重现性差，成了无数催化人的日常噩梦。如何打破僵局，在极低检测误差下实现高水准的重现性？

今天，我们用 Autosorb 3300 化学吸附分析仪 的一氧化碳（CO）脉冲滴定实测数据，为您带来一份硬核重现性评估报告！

实验揭秘：严谨的原位预处理

本次测试选用标准参比样品 CHRM 7001（2% 铂负载于氧化铝）。为了保证数据的绝对可靠，测试前有一套严格的自动化“通关”程序：

• 自动检漏：内置安全前置步骤，确保气路严丝合缝。

• 原位干燥：通入氦气，升温至 120 ℃ 恒温 30 min。

• 氢气还原：以 20 ℃/min 升温至      400 ℃，在氢气气氛下恒温 120 min。

• 吹扫与冷却：切换回氦气维持流通，恒温 120 min 后冷却至 40 ℃。

• 正式测试：在 40 ℃ 的恒温氦气流（30 sccm）中开启滴定。

高热导率载气（氦气）与低热导率进样气（一氧化碳）的完美联用，能让检测器（TCD）的信号响应瞬间拉满！

数据说话：极其硬核的重现性

我们在三台不同仪器上总共进行了 12次 脉冲滴定测试。

01典型的吸附出峰图谱

系统每隔 340 秒自动注入 275 μL 标称容积的 CO。

• 前两次进样：检出不完全峰，说明部分 CO 被铂表面狠狠“吸住”了。

• 最后五次进样：出峰高度完全一致！这证明样品表面已经达到吸附饱和，后续气体直接穿过。

图1： 一氧化碳脉冲滴定典型测试图谱

02多次测试结果

在 12 次测试中，我们敏锐地捕捉到了两组离群数据点（第 5、9 次测试）。
经排查，这是因为更换气瓶时滴定气路吹扫不完全导致的。这也恰恰提醒我们，规范实验操作有多么重要！

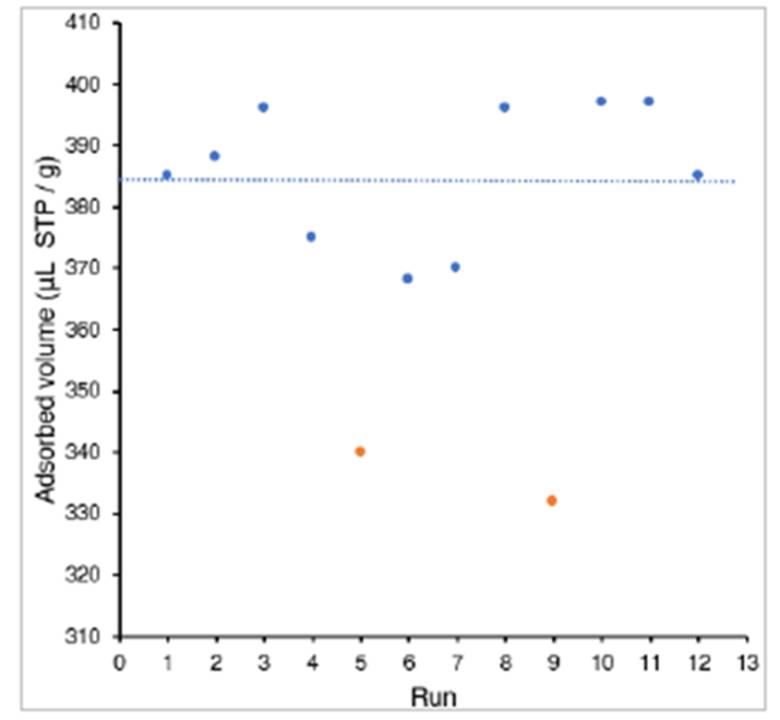

图2：各次测试吸附体积散点图

▶ 归一化吸附量平均值：386 μL(标况)/g

▶ 相对标准偏差（RSD）：仅为 3.1 %

▶仪器间相对标准偏差：低至 1.9 %

▶ 金属分散度平均值：16.4 %（绝对标准偏差仅 1%）

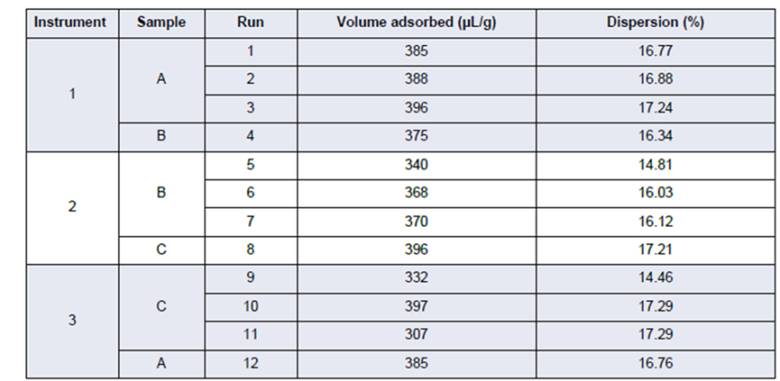

表1：实验与测试结果汇总

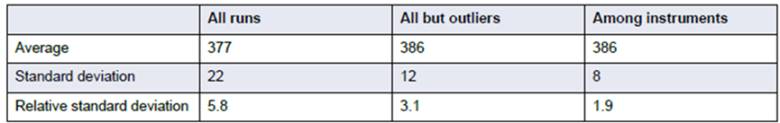

表2：以吸附体积（μL(标况)/g）为基准的重现性评估

无论是追求极致学术严谨的科学研究，还是要求高效稳定的工业质量控制（QC），Autosorb 3300 凭借微量体积进样系统的低误差与超高稳定性，都能为您提供无可挑剔的重现性体验。

让脉冲滴定不再成为误差的温床，Autosorb 3300 助您的催化研究精准领跑！

Autosrb 3300 动态化学吸附仪

Autosorb 3300 拥有极佳的操作简便性，无论是高校科研还是企业常规质检，它都能自动、安全地执行测量。更重要的是，它具备行业领先的重复性和再现性，让您的每一次实验数据都经得起推敲。
