公司品牌 |
手机版 |
产品分类 |
其他测试设备
安东帕 Brabender 应力松弛仪TSSR 计
安东帕氧化稳定性测试仪RapidOxy 100
安东帕Brabender 气压式密度仪ElaTest
安东帕 Brabender 炭黑测量装置
安东帕高温摩擦磨损试验机THT
安东帕纳米摩擦试验机NTR³
实验室光束线装置SAXSpoint 5.0
沥青动态剪切流变仪DSR
流变仪MCR702e MultiDrive
动态机械分析仪:MCR 702 MultiDrive
实验设备
安东帕紧凑型数字折光仪Abbemat 3X00系列
安东帕手持式拉曼光谱仪
安东帕模块化紧凑型智能旋光仪MCP100/150
安东帕模块化高精度智能旋光仪MCP 5X00系列
安东帕高端数字折光仪:Abbemat系列
安东帕Abbemat果汁专用折光仪
安东帕多波长型折光仪
安东帕高性能数字折光仪
安东帕紧凑型拉曼光谱仪
粘度计
安东帕Brabender模块化扭矩流变仪:MetaStation
安东帕全自动运动黏度计 SVM 1001
旋转流变仪:RheolabQC
安东帕 L-Dens 7000 在线密度传感器系列
安东帕黏度密度模块联用系统Lovis+DMA M
安东帕全自动微量落球黏度计Lovis 2000 M/ME
安东帕运动黏度仪SVM™3001
安东帕旋转黏度计ViscoQC™ 100
安东帕旋转黏度计 ViscoQC 300
农业和食品专用仪器
布拉本德 粉质仪 FarinoGraph
布拉本德 拉伸仪 Extensograph-E
布拉本德 标准粘度仪 Viscograph-E
布拉本德 糊化仪 Amylograph-E
布拉本德 快速粘度仪 ViscoQuick
布拉本德 面筋测定仪 Glutopeak
全自动水分测定仪 MT-CA
饮料工业自动化实验室
密度仪
安东帕自动振实密度计 (Autotap / Dual Autotap)
安东帕密度传感器L-Dens 3300
安东帕L-Dens 2300 密度传感器
安东帕全自动五室真密度分析仪
安东帕新型真密度仪
微波消解仪
安东帕微波消解系统Multiwave 5000
安东帕微波消解仪Multiwave GO Plus
预加压型超级微波消解系统Multiwave 7X01
安东帕电热消解系统Multicube 48
孔径分析仪
安东帕全自动薄膜孔径及渗透率分析仪系列(Porometer)
安东帕比表面积和孔径分析仪:Nova系列
安东帕Cryosync自动低温变温控制器
化学吸附仪
安东帕ChemBET Pulsar全自动程序升温化学吸附仪
安东帕Autosorb-iQ-C全自动物理/化学吸附分析仪
安东帕康塔 Autosorb 6x00 高真空气体吸附分析仪
激光粒度仪
安东帕纳米粒度及Zeta电位仪Litesizer DLS系列
安东帕激光粒度仪PSA
物理吸附仪
安东帕QUDRASORB evo全自动独立多站比表面和孔隙度分析仪
安东帕Autosorb-iQ全自动比表面和孔径分布分析仪
反应釜
安东帕微波反应器Monowave系列
安东帕带原位拉曼光谱的微波反应器
粉体特性测试仪
安东帕旋转流变仪MCR72/92
纳米压痕测试仪:Hit 300
挤出机
布拉本德 单/双螺杆挤出机TwinLab 系列
压汞仪
安东帕PoreMaster 压汞仪
比表面积测定仪
安东帕Autoflow高通量比表面仪
纳米材料
超纳米压痕测试仪
高压吸附仪
安东帕iSorb HP全自动高压吸附分析仪
颗粒图像测试仪
安东帕动态图像法粒度粒形分析仪Litesizer DIA 500
测量/计量仪器
台式全自动流变仪
球磨机
球磨仪BM 500
zeta电位仪
固体表面Zeta电位分析仪SurPASS
破碎机
布拉本德 破碎机 SM 4
水分测定仪
安东帕Brabender水分测定仪: Aquatrac-V
磨粉机
布拉本德 磨粉机 Quadrumat系列
蒸汽吸附仪
安东帕VSTAR™全自动蒸汽吸附分析仪
粉末流动测试仪
安东帕粉体流变仪
X射线粉末衍射仪
自动化粉末 X-射线衍射仪
微信公众号 |
联系方式 |
公司新闻
固体密度助力“交通大国”向“交通强国”跨越
安东帕中国2021-02-26点击691次
截至2019年底,中国公路以里程501.3万公里,其中高速公路15万公里,位居世界第一。正在从交通大国向交通强国迈进。
水泥和沥青是公路建设的两个最基本的建筑材料,在整个建设过程中起到至关重要的作用。固体密度是建筑材料的一个重要特性,可以用来控制从原料粉末到形成最终产品整个生产过程的材料质量。水泥和沥青等建筑材料的密度对于其生产及性能上起着重要作用。使用Ultrapyc 系列仪器测试骨架密度,结合Autotap测试振实密度,可以提供建筑材料的一些重要属性参数,比如粉末纯度、密度和板材孔隙率。
Ultrapyc5000
Autotap
建筑材料纯度

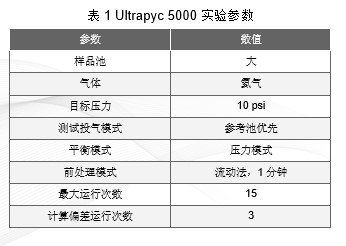

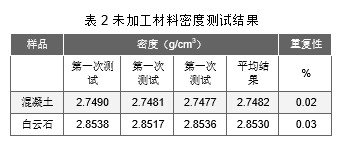

用Ultrapyc 5000 来测试商用水泥修补剂和白云石的骨架密度。水泥修补剂的主要成分是石英(2.67 g/cm3)和白云石(2.85 g/cm3),如样品密度和这两者的理论密度不同,说明样品中含有不同的杂质。由于材料是粉末,所以选择Ultrapyc 5000的PowderProtect模式,即从参考池投气到样品池,以防止粉末的扬尘,并可以设置高的目标压力来得到更准确的结果。见表1、表2,可以看到数据重复性很好。
结果表明,白云石纯度在误差范围内为100%。由于水泥是由多种组分混合形成,因此很难确定其纯度。如果测量的骨架密度大于纯石英的密度,说明杂质是密度较高的成分,比如生石灰(CaO)。
振实密度
有些材料在制造业中用作润滑剂。可以通过密度测试评估材料的流动性,用下方的公式计算得到Hausner比值(HR)和压缩指数(CI):
HR=Vo/Vf
CI=100*(Vo-Vf)/Vf
其中,V0是振动之前的初始体积,Vf是振动后不再具有压缩性的最终体积。
用Autotap测试商用水泥修补剂的振实密度,取样量为136.07 g。测试结果见表3,这些结果也说明水泥修补剂的流动性比较差。
沥青密度
沥青/柏油的密度可用于在销售产品时,将体积换算为质量。当开发强力的新产品或检测沥青蒸馏样品时,密度值被作为将沥青/柏油分类的依据。以前的测试遵循ASTM D70表征,过程长且容易弄脏实验区域。安东帕康塔的Ultrapyc系列仪器使测试过程快速、简单、整洁。
测试温度为25℃,样品选取了一种商用沥青替代品(一种沥青填充物)。为了高效干净的测试沥青替代品的密度,测试过程使用了一次性铝杯。如图1所示。

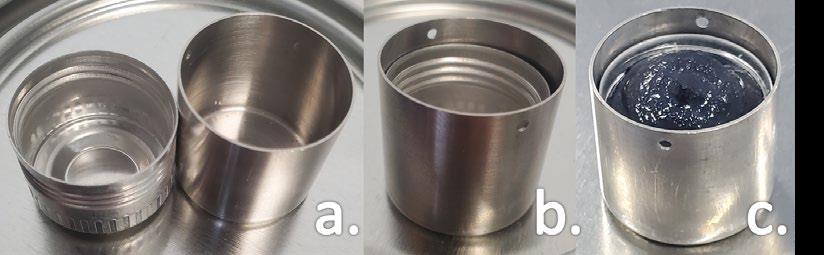

图1 (a)一次性铝杯和样品池,(b)一次性铝杯放入样品池,(c)装入样品

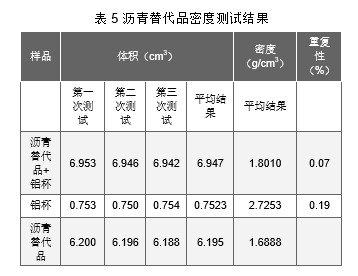

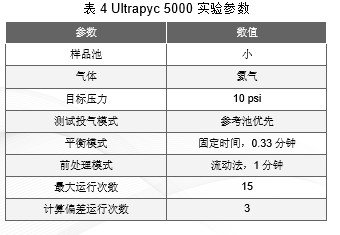

首先,测试空的一次性铝杯体积。然后,将沥青替代品装满铝杯,并一同放入样品池。按照参考池优先模式测试,以减少蒸汽压的影响,并且确保没有材料污染仪器。整个测试包括,将样品倒入铝杯中,输入测试参数,进行测试,准备仪器进行下一次的测试(处理一次性铝杯/样品)。整个过程在30分钟内可以完成,见表4、表5。
水泥块开孔率

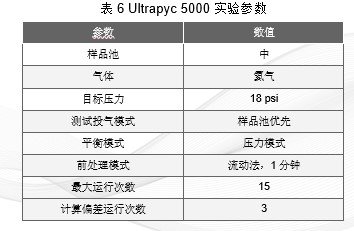

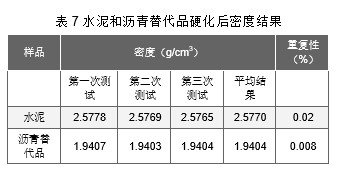

板材的强度和溶解性可以通过骨架密度计算的开孔率来评估。取水泥和沥青替代品按照包装的方式进行准备并硬化。将硬化的固块材料在Ultrapyc 5000上测试,温度控制在25℃。从表6、表7,可以看到数据良好的重复性。结合体积利用下面公式可以计算孔隙率结果,水泥为31.3%,沥青替代品为37.6%。
%porosity=100*(VB-VS)/VB
其中,VB是几何体积,VS是骨架体积。
Ultrapyc 5000是建筑材料密度测试的最佳选择。其高精度的测试结果和易重复测量确保整个测试过程更加便捷简单。而且如上面所说的,对于水泥和沥青这类建筑材料,可以进一步表征纯度和孔隙率等特性。精准的骨架密度测量可以使研究人员快速评估并筛选新型材料。此外,对于沥青测试,与ASTM D70和EN 15326等传统方法相比,气体比重法更快、更清洁、更准确。
安东帕中国总部
销售热线:+86 4008202259
售后热线:+86 4008203230
官网:www.anton-paar.cn
在线商城:shop.anton-paar.cn
