在光伏封装、高端鞋材、柔性包装等领域，乙烯-醋酸乙烯酯（EVA）共聚物的性能至关重要。但其复杂的热行为，尤其是重叠的熔融峰，是否曾为您的材料研发与质控带来困扰？今天，让我们看看安东帕 Julia DSC 差示扫描量热仪如何凭借一项简单的改变——将吹扫气体由氮气换为氦气，实现峰分离度的惊人飞跃！

挑战：EVA的热分析“谜团”

EVA共聚物的热性能直接决定了最终产品的耐用性与稳定性。然而，在常规DSC测试中，使用氮气作为吹扫气体时，其有限的热传导性往往导致：

✔玻璃化转变（Tg）不明显，难以精确捕捉。

✔ 多个熔融峰严重重叠，无法进行准确定量与解析。

解决方案：

氦气吹扫 + Julia DSC 的强大协同

为什么是氦气？答案在于其高达氮气6倍的热传导率！这意味着在 DSC 样品池内，热量传递更迅速、更均匀。

而安东帕 Julia DSC 500 差示扫描量热仪，正是发挥氦气这一优势的完美平台。它配备双集成质量流量控制器，能实现吹扫气体的精确控制和无缝切换，为公平、可重复地对比不同气体环境下的热分析结果提供了坚实基础。

Julia DSC 500 差示扫描量热仪

效果对比：一目了然的“分离”艺术

直接对比实验数据，下图清晰地展示了在相同测试条件下，使用氮气（蓝色曲线）与氦气（红色曲线）作为吹扫气体的巨大差异。

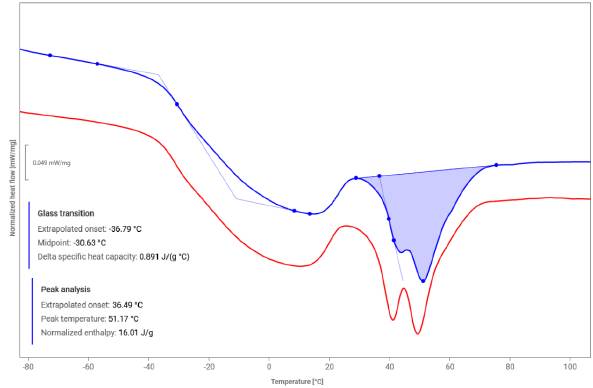

图：EVA共聚物样品第一加热段在氮气（蓝色）和氦气（红色）吹扫气体下测量的DSC热谱图

• 更锐利的峰形：氦气大大减少了热滞后，使熔融峰更加尖锐。

• 卓越的分离度：原本在氮气中重叠的两个熔融峰（44.01°C和51.17°C），在氦气中实现了显著改善的分离（40.96°C和49.48°C），便于单独积分和定量。

• 一致的焓值：总熔融焓值保持一致，证明了数据的可靠性，同时提升了分析的精确度。

应用价值：为高端制造赋能

这一技术方案对于追求精益求精的行业具有重大意义：

▶ 光伏行业：更精确地分析封装胶膜 EVA 的结晶与熔融行为，优化组件长期可靠性。

▶高分子研发：深入解析共聚物、共混物的复杂相行为，加速新配方开发。

▶ 质量控管：建立更灵敏的检测方法，精准识别原材料批次间的细微差异。

安东帕 Julia DSC差示扫描量热仪，结合氦气吹扫这一高效策略，为您带来了更高分辨率、更优峰分离度的热分析体验。它让曾经模糊的热转变清晰呈现，助您更深入地理解材料本质，掌控产品质量。
