从汽车的轻量化部件到手机的精密外壳，从航空航天材料到日常包装，高分子材料的身影无处不在。但您是否知道，如何洞察材料的热性能，从而为产品选择最合适的“核心”？

热塑与热固：性能天差地别的背后

在现代工业中，热塑性塑料和热固性塑料如同一对性格迥异的“双胞胎”。热固性材料（如本次研究的 K760 和 HP89）分子链间存在“钢筋”般的交联结构，赋予其极高的尺寸稳定性、耐化学性和耐高温性，一旦成型便“矢志不渝”。

而热塑性材料（如PS, POM, PA6, PEEK）的分子链则相对独立，加热时软化熔融，冷却后定型，这种“可塑性”让它们易于加工和回收，应用灵活多变。

理解它们的热行为，是实现材料精准应用的第一步。

DSC 技术：洞察材料热行为的“火眼金睛”

如何精准捕捉材料的热转变特性？差示扫描量热法（DSC）是关键工具。它就像材料的“体温计”和“热量记录仪”，能够精确测量在升降温过程中材料吸收或释放的热量，从而揭示玻璃化转变、熔点、结晶度等关键参数。

在本研究中，我们使用 Anton Paar Julia DSC 500差示扫描量热仪，对多种材料进行了精确表征。通过严谨的“热-冷-热”程序，确保了数据的可靠性与重复性。

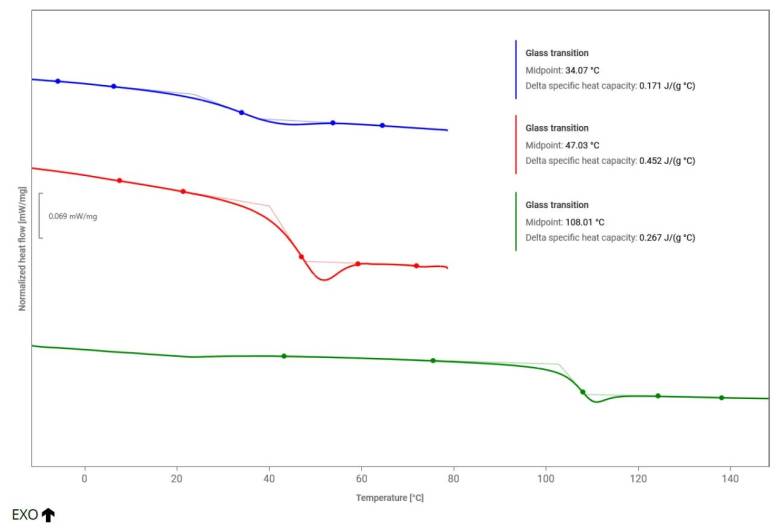

图1：K760（蓝色）、HP89（红色）和PS的DSC热图

（绿色）。玻璃化转变被视为曲线上的一步。

• K760 的玻璃化转变温度（Tg）为 34.07°C，转变平缓。

• HP89 的 Tg 更高，达 47.03°C，且热容变化更大，表明其分子链在转变时更具柔性。

• 聚苯乙烯 PS 的 Tg 高达 108.01°C，展现出远高于热固性材料的刚性，这解释了为何 PS 常被用于需要较高形变温度的产品外壳。

从数据到应用：热性能如何指导工业设计？

仅仅知道转变温度还不够，转变的“形态”和“能量”更能说明问题。

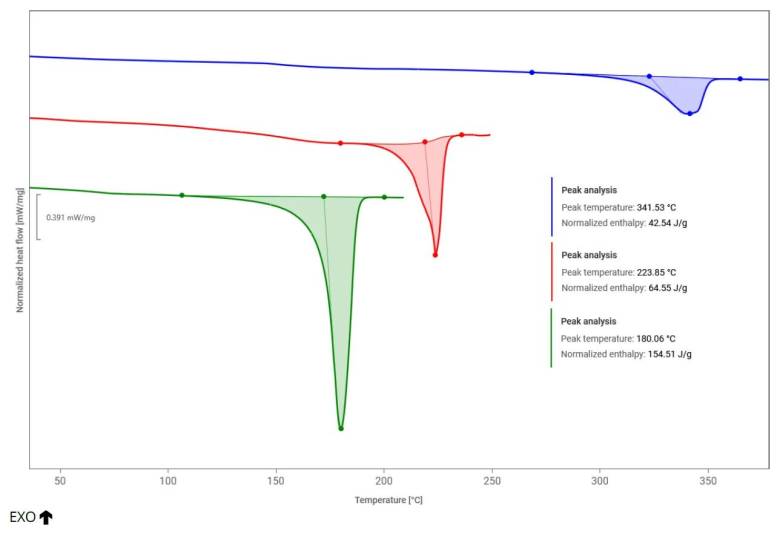

图2：PEEK 熔点值的 DSC热图（蓝色）、PA 6（红色）和POM（绿色）

• PEEK 熔点高达 341.53°C，熔融峰宽而缓，归一化焓值 42.54 J/g，这与其坚固的芳香族主链结构相符，是其能应用于航空航天、医疗器械等极端环境的核心原因。

• PA 6（尼龙6） 熔点 223.85°C，熔融焓 64.55 J/g，典型的半结晶聚合物特性，使其在汽车零部件、齿轮等领域表现出良好的机械强度和耐磨性。

• POM（聚甲醛） 展现出尖锐且高强度的熔融峰（熔点 180.06°C，熔融焓 154.51 J/g），这表明其具有高度规整的晶体结构。因此POM具有优异的刚性和抗蠕变性，是制造精密齿轮、轴承和高性能工程部件的理想选择。

Julia DSC 500 差示扫描量热仪

材料是产品的基石，其热性能直接决定了产品的使用温度范围、加工条件与最终寿命。Anton Paar 凭借 Julia DSC 500 差示扫描量热仪，为您的材料选择、工艺优化和质量控制提供关键数据支持。

无论是汽车轻量化、电子产品迭代，还是包装创新，精准的材料表征都是您迈向成功的关键一步。

安东帕聚合物加工测试分析指南

在快速发展的聚合物制造领域，提升效率、保障品质、实现可持续生产已成为行业核心议题。本指南为聚合物加工、质量控制及研发领域的专业人士提供权威技术参考，可至安东帕展台处下载。
