熔体流动速率（MFR）作为聚合物工业标准化质控参数，因测试效率高、成本低，长期被用作进料检验与牌号初筛的核心依据。但该参数仅对应单一剪切速率下的稳态响应，无法表征聚合物熔体复杂的非线性黏弹行为，尤其对剪切敏感性高的聚烯烃体系，极易出现“同 MFR 值、不同加工表现”的误判。本文以3种 MFR 一致的聚丙烯（PP）为研究对象，通过宽频频率扫描测试，明确流变学方法对加工性能预测的补充价值。

MFR 的测试原理与局限性

MFR 的测定遵循 ISO 1133-1标准：将聚合物在指定温度（PP为230℃）、负荷（PP为2.16 kg）下熔融，测量10 min内通过标准口模的挤出质量，单位为g/10 min。测试装置如图1所示：

图1：MFR测试装置示意图

其核心局限体现在两方面：

▪ 剪切速率覆盖范围窄：MFR 测试对应剪切速率仅约17 s⁻¹（按文中公式计算，取 PP 平均密度0.9 g/cm³），远低于多数加工工艺的实际区间（见表1）：

▪ 无法区分结构差异：同 MFR 可由不同的分子量分布、支化结构实现，仅通过单一数据点无法溯源加工波动的本质原因。

实验设计与测试方法

▶实验材料

选取3种商用 PP 牌号，均满足 MFR=8 g/10 min（230℃，2.16 kg），结构差异如表所示：

PP 的重复单元结构如图2所示

图2：聚丙烯结构单元

▶ 流变测试方案：

测试采用安东帕模块化紧凑型流变仪（MCR），配置平行板测量系统与电控温模块（图3），氮气氛保护防止热氧化降解：

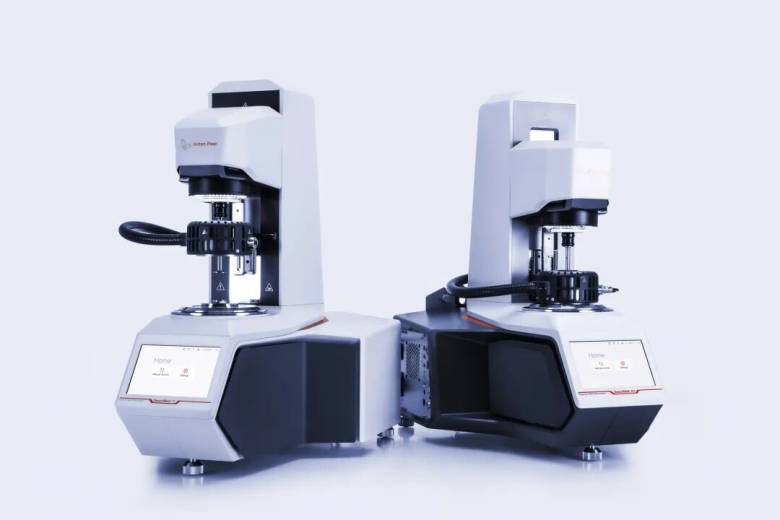

图3：安东帕聚合物熔体流变仪 SmartMelt 303 和 SmartMelt73

具体测试参数：

• 平行板直径25 mm，测量间隙1 mm，测试温度230±0.2℃；

• 先进行振幅扫描确定线性黏弹区（LVE），选定应变幅值1%用于频率扫描；

• 角频率范围0.1~100 rad/s，高频端最高可扩展至1256 rad/s（200 Hz）。

结果与讨论

☑ 复数黏度与剪切变稀行为

频率扫描得到的复数黏度 η 随角频率ω的变化曲线如图4所示，结合Cox-Merz 规则（η(γ̇)=η(ω)，假设成立时振荡响应可等效为稳态剪切响应）：

图4：频率扫描测得的储能模量与损耗模量函数

核心结论：

1. 仅在MFR对应剪切速率下重合：三条曲线在≈17 s⁻¹（对应角频率≈17 rad/s）处交汇，说明MFR仅能反映该窄区间内的黏度一致性，无普适性；

2. 零剪切黏度差异显著：仅聚合物1呈现清晰的低ω平台区，零剪切黏度η₀≈1300 Pa·s；聚合物2、3需进一步扩展低频测试或外推才能得到η₀，反映其分子链缠结状态的差异；

3. 剪切变稀行为分化：低ω区聚合物3黏度约为聚合物1的2倍，高ω区聚合物3黏度反而最低——若用于低速挤出，聚合物3熔体强度更高、不易熔垂；若用于高速注塑，其充模流动性更优，该差异无法通过MFR识别。

☑ 黏弹响应与分子量分布溯源

储能模量 G'（弹性）与损耗模量 G''（黏性）的频率依赖性，可进一步反映分子结构特征：

图5：交点位移的物理意义

本实验中仅聚合物3的 G'=G'' 交点落在测试频率范围内，其余两种需扩展更低频率观测。

• 交点向高频偏移→平均分子量更低、分子链更短；

• 交点向上偏移→分子量分布更窄。

• 该信息可直接关联加工表现：窄分布树脂加工稳定性好，但熔体强度低；宽分布树脂熔体强度高，但易出现鲨鱼皮等表面缺陷。



结论

• MFR 仅可作为聚合物牌号的初筛参数，无法支撑加工工艺设计与异常溯源；

• 宽频频率扫描可同时获取零剪切黏度、剪切变稀指数、黏弹转变特征与分子量分布信息，覆盖从低速压缩成型到高速注塑的全加工窗口需求；

• 对 PP 等多牌号聚烯烃体系，流变学表征是连接材料结构、加工参数与最终制品性能的核心桥梁。

聚合物加工测试分析指南

在快速发展的聚合物制造领域，提升效率、保障品质、实现可持续生产已成为行业核心议题。本指南为聚合物加工、质量控制及研发领域的专业人士提供权威技术参考。
